En specialanpassad kylfläns är en specialiserad kylanordning som är konstruerad för att möta specifika krav på värmehantering. I elektronikens värld är värmegenerering en oundviklig biprodukt av elektrisk ström som flyter genom komponenter. Om den inte hanteras på rätt sätt kan överdriven värme leda till minskad prestanda, förkortad livslängd och till och med katastrofala fel på elektroniska enheter. Anpassade kylflänsar erbjuder en skräddarsydd lösning på dessa termiska utmaningar.
Förstå grunderna för kylflänsar
Kylflänsar fungerar enligt principen om värmeöverföring. De är utformade för att absorbera värme från en värmealstrande komponent, såsom ett solid-state relä (SSR), och avleda den till den omgivande miljön. De primära inblandade värmeöverföringssätten är ledning, konvektion och ibland strålning.
Ledning är överföring av värme genom ett fast material. När en kylfläns är fäst vid en varm komponent leds värme från komponenten till kylflänsen. Kylflänsen är vanligtvis gjord av ett material med hög värmeledningsförmåga, såsom aluminium eller koppar. Aluminium är ett populärt val på grund av dess relativt låga kostnad, lätta vikt och goda termiska egenskaper.
Konvektion är överföring av värme genom rörelse av en vätska (antingen luft eller vätska). Eftersom kylflänsen absorberar värme värmer den upp den omgivande luften. Den varma luften stiger och skapar en naturlig konvektionsström som för bort värmen från kylflänsen. I vissa fall kan fläktar användas för att förbättra konvektionsprocessen och tvinga luft över kylflänsen med en högre hastighet.
Strålning är emission av elektromagnetiska vågor från ett hett föremål. Även om strålning spelar en relativt liten roll i de flesta kylflänsapplikationer jämfört med ledning och konvektion, kan den fortfarande bidra till den totala värmeavledningen.
Varför anpassade kylflänsar?
Off-the-hylla kylflänsar är lätt tillgängliga på marknaden. Men de kanske inte alltid passar bäst för varje applikation. Här är några anledningar till varför anpassade kylflänsar ofta föredras:
- Unika termiska krav: Olika elektroniska komponenter genererar olika mängder värme. Till exempel kan högeffekts SSR producera en betydande mängd värme, vilket kräver en kylfläns med hög värmeavledningskapacitet. Anpassade kylflänsar kan designas för att hantera den specifika värmebelastningen för en viss komponent, vilket säkerställer optimal termisk prestanda.
- Utrymmesbegränsningar: I många elektroniska enheter är rymden en värdefull vara. Anpassade kylflänsar kan designas för att passa in i trånga utrymmen, vilket möjliggör mer kompakta och effektiva enhetsdesigner. Till exempel, i vissa industriella kontrollpaneler, kan det tillgängliga utrymmet för en kylfläns vara begränsat, och en specialdesignad kylfläns kan formas och dimensioneras för att passa exakt i det tillgängliga området.
- Att tänka på vid montering: Hur en kylfläns är monterad på en komponent kan ha en betydande inverkan på dess prestanda. Anpassade kylflänsar kan utformas med specifika monteringsfunktioner, såsom hål, klämmor eller fästen, för att säkerställa en säker och pålitlig anslutning till den värmealstrande komponenten.
Typer av anpassade kylflänsar
Som en anpassad kylflänsleverantör erbjuder vi en mängd olika typer av kylflänsar för att möta olika kunders behov:
- Miniatyr kylfläns: Dessa är små kylflänsar designade för applikationer där utrymmet är extremt begränsat. Miniatyr kylflänsar används vanligtvis i småskaliga elektroniska enheter, såsom bärbar elektronik och vissa lågeffekts SSR:er. Du kan lära dig mer om vårMiniatyr kylflänspå vår hemsida.
- Solid State Relä Kylfläns: SSR:er används ofta i industriella och kommersiella tillämpningar för att byta elektriska belastningar. De genererar värme under drift, och en ordentlig kylfläns är avgörande för att bibehålla deras prestanda och tillförlitlighet. VårSolid State Relä Kylflänsär speciellt utformad för att hantera värmen som genereras av SSR, med funktioner som hög yta för effektiv värmeavledning och lämpliga monteringsalternativ.

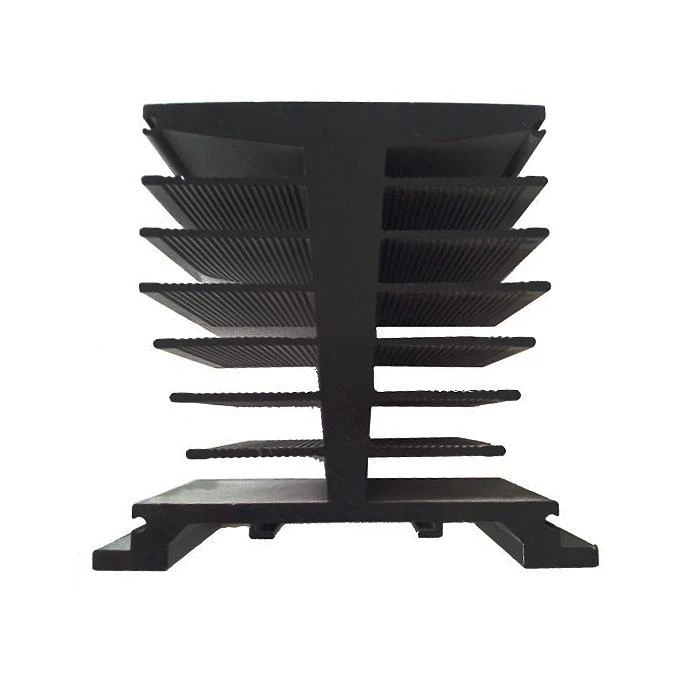

- SSR Radiator: En SSR-radiator är en typ av kylfläns som ofta används i SSR-applikationer med hög effekt. Dessa radiatorer är vanligtvis större och har en högre värmeavledningskapacitet. VårSSR Radiatorär tillverkad med hjälp av avancerad extruderingsteknik för att säkerställa jämn värmefördelning och utmärkt termisk prestanda.
Designprocessen för anpassade kylflänsar
Designen av en anpassad kylfläns involverar flera steg:
- Kravanalys: Det första steget är att förstå kundens krav. Detta inkluderar värmebelastningen för komponenten, tillgängligt utrymme, monteringsmetoden och andra specifika begränsningar eller preferenser. Vårt ingenjörsteam arbetar nära kunderna för att samla in all nödvändig information och säkerställa en tydlig förståelse av projektkraven.
- Termisk modellering: När kraven väl har definierats använder våra ingenjörer avancerad mjukvara för termisk modellering för att simulera värmeöverföringsprocessen. Detta hjälper till att förutsäga prestanda för olika kylflänsdesigner och optimera designen för maximal värmeavledning. Den termiska modelleringen tar hänsyn till faktorer som materialegenskaper, kylflänsens geometri och driftsförhållanden.
- Design och prototyper: Baserat på resultaten av den termiska modelleringen skapar vårt designteam en detaljerad design av den anpassade kylflänsen. Detta inkluderar formen, storleken, fenkonfigurationen och alla andra egenskaper hos kylflänsen. En prototyp tillverkas sedan med hjälp av precisionstekniker. Prototypen testas för att verifiera dess termiska prestanda och göra nödvändiga justeringar av designen.
- Tillverkning: Efter att prototypen har godkänts går den anpassade kylflänsen i produktion. Vi använder högkvalitativa material och toppmoderna tillverkningsprocesser för att säkerställa konsistensen och kvaliteten på kylflänsarna. Våra tillverkningsanläggningar är utrustade med avancerade maskiner, såsom CNC-bearbetningscenter och extruderingspressar, för att producera kylflänsar med hög precision.
Kvalitetssäkring
Som en anpassad kylflänsleverantör är vi angelägna om att tillhandahålla högkvalitativa produkter. Vi har ett omfattande kvalitetssäkringssystem på plats för att säkerställa att varje kylfläns uppfyller eller överträffar kundens förväntningar.
- Materialinspektion: Vi väljer noggrant ut material till våra kylflänsar och genomför noggranna inspektioner för att säkerställa deras kvalitet. Materialen testas för deras värmeledningsförmåga, styrka och andra fysikaliska egenskaper.
- Pågående inspektion: Under tillverkningsprocessen utför vi regelbundna inspektioner i olika skeden för att övervaka kvaliteten på kylflänsarna. Detta inkluderar dimensionskontroller, ytfinishinspektioner och andra kvalitetskontrollåtgärder.
- Slutprov: Innan kylflänsarna skickas till kunden genomgår de slutliga tester för att verifiera sin termiska prestanda. Vi använder specialiserad testutrustning för att mäta värmeavledningskapaciteten och andra prestandaparametrar för kylflänsarna.
Fördelar med att välja våra anpassade kylflänstjänster
- Expertis: Vårt team av erfarna ingenjörer och designers har djupgående kunskaper om kylflänsdesign och tillverkning. Vi har arbetat med ett brett utbud av projekt, från småskalig hemelektronik till storskaliga industriella applikationer, och kan ge professionella råd och lösningar.
- Anpassning: Vi förstår att varje kund har unika krav. Vi erbjuder en hög grad av anpassning, vilket gör att vi kan designa och tillverka kylflänsar som exakt motsvarar kundens behov.
- Kvalitet och pålitlighet: Vi är dedikerade till att tillhandahålla högkvalitativa produkter som är pålitliga och hållbara. Våra kylflänsar är designade för att prestera under tuffa driftsförhållanden, vilket säkerställer långsiktig prestanda och kundnöjdhet.
Kontakta oss för dina anpassade kylflänsbehov
Om du letar efter en pålitlig kundanpassad kylflänsleverantör hjälper vi dig gärna. Oavsett om du har ett specifikt projekt i åtanke eller behöver råd om värmehanteringslösningar är vårt team redo att hjälpa till. Vänligen kontakta oss för att diskutera dina krav och börja processen med att designa och tillverka den perfekta anpassade kylflänsen för din applikation.
Referenser
- Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. John Wiley & Sons.
- Bergman, TL, Lavine, AS, Incropera, FP, & DeWitt, DP (2011). Introduktion till värmeöverföring. John Wiley & Sons.
